Радиолокационная станция BWR-T02
Радиолокационная станция BWR-T02
Артикул: BWR-T02
Дальность обнаружения до 3,5 км, макс. высота обнаружения 600 м
Обнаружение БПЛА, самолётов, птиц, транспорта, людей и судов
Круговой обзор 360° и сектор по углу места от −5° до +60°
Точность измерения: дальность ≤5 м, скорость ≤0,5 м/с, азимут и угол места ≤0,4°
Сопровождение до 100 целей одновременно
Степень защиты IP66/IP67, рабочая температура от −40 до +55 °C
111.00 ₽
Бесплатная доставка
Купить камеру и получить бесплатную доставку
Краткое обучение
Краткое обучение и техника безопасности
гарантия лучшей цены
лучшая цена от официального производителя
официальная гарантия
На всю продукцию представленную в магазине

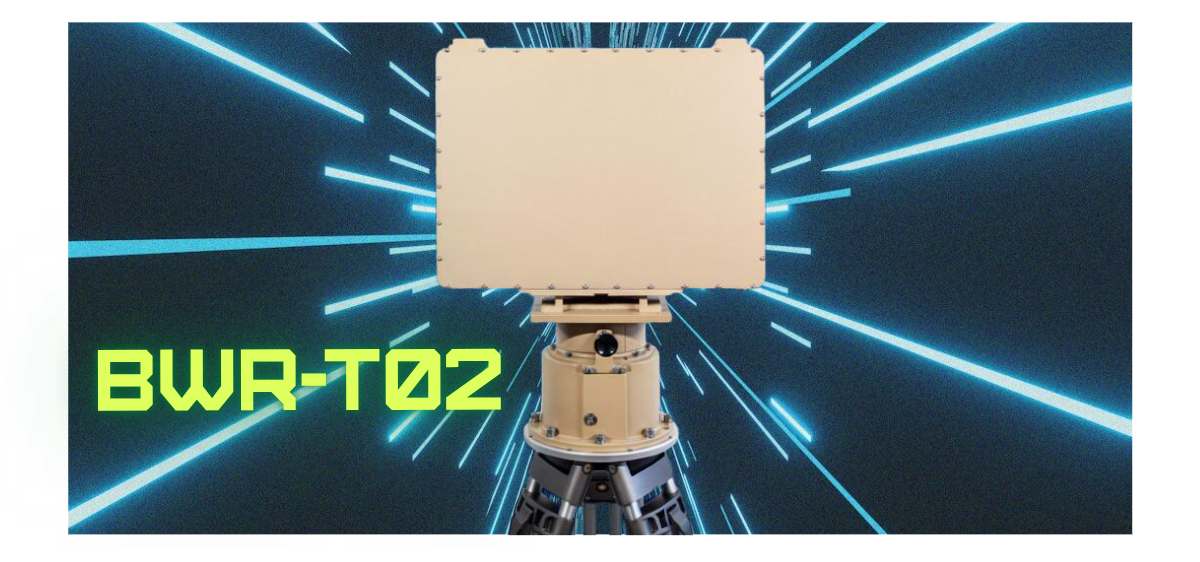

Радиолокационная станция (РЛС) обнаружения низколетящих целей BWR-T02
BWR-T02 — это трёхкоординатная радиолокационная система для обнаружения и сопровождения воздушных, наземных и надводных целей. Станция обнаруживает БПЛА, самолёты и птиц, а также контролирует людей, транспортные средства и суда. Система использует одновременное формирование нескольких лучей и высокопроизводительную обработку сигналов для точного определения положения и движения целей в сложной многоцелевой обстановке. Работа в режиме непрерывного излучения с низкой мощностью повышает устойчивость к электромагнитному обнаружению по сравнению с импульсными РЛС. В составе комплексных систем обнаружения BWR-T02 может выступать основным сенсором, передавая точные данные о целях оптико-электронным системам и другому оборудованию для координированной работы. РЛС применяется для охраны важных объектов, мониторинга низковысотного пространства, обнаружения птиц в аэропортах, управления воздушным движением, а также контроля приграничных и прибрежных территорий.
Трёхкоординатное обнаружение целей

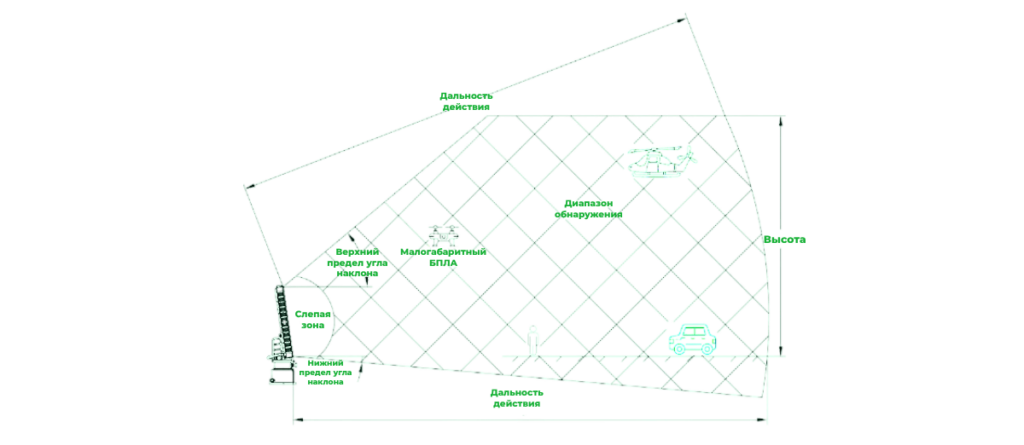

BWR-T02 — трёхкоординатная РЛС обнаружения низколетящих целей, предназначенная для одновременного контроля воздушного, наземного и надводного пространства. Система обеспечивает быстрое обнаружение и непрерывное сопровождение БПЛА, самолётов и птиц, а также мониторинг наземных объектов, включая людей и транспортные средства, и надводных целей, включая суда. Максимальная дальность обнаружения составляет 3,5 км, высота — до 600 м, а ближняя граница зоны обнаружения — 50 м.
Радиолокационная технология
РЛС работает в Ku-диапазоне и использует 4 частотные точки. В системе применяется сочетание механического сканирования по азимуту и цифрового формирования лучей (DBF) по углу места. Технология одновременного формирования нескольких лучей и высокопроизводительная обработка сигналов позволяют быстро определять положение и параметры движения целей даже в сложной многоцелевой обстановке. Зона обзора составляет 360° по азимуту, диапазон углов места — от −5° до +60°.
Дальность и точность обнаружения
BWR-T02 обеспечивает обнаружение целей различной радиолокационной заметности. Для малого БПЛА с ЭПР 0,01 м² дальность обнаружения составляет не менее 1,5 км, для цели с ЭПР 1 м² — не менее 3,5 км, а для автомобиля или вертолёта с ЭПР 5 м² — не менее 3,5 км. Диапазон измерения скорости составляет 1–100 м/с. Среднеквадратическая погрешность измерения дальности — ≤5 м, скорости — ≤0,5 м/с, азимута и угла места — ≤0,4°.
Сопровождение целей и обработка сигналов
РЛС способна одновременно обнаруживать и сопровождать не менее 100 целей. Стандартный интервал обновления информации составляет 2 секунды при 30 об/мин, при 20 об/мин — 3 секунды, а при увеличении скорости вращения до 60 об/мин может достигать 1 секунды. Алгоритмы обработки сигналов и подавления фоновых помех позволяют выделять слабые сигналы целей на фоне наземных и погодных отражений, обеспечивая стабильное обнаружение и снижение вероятности ложных срабатываний.
Низкое энергопотребление и мобильное исполнение

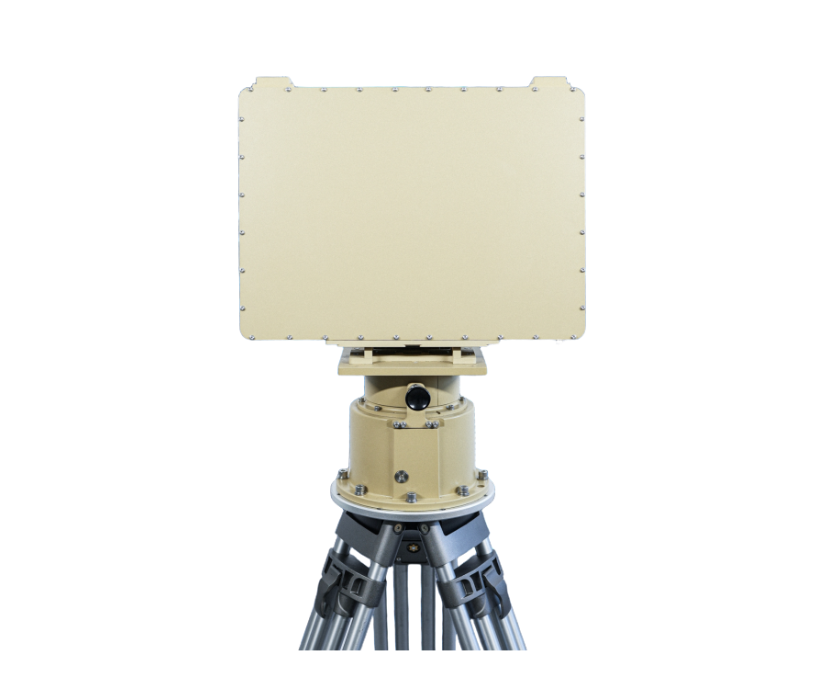

BWR-T02 работает в режиме непрерывного излучения с низкой мощностью передачи, что повышает устойчивость к электромагнитному обнаружению по сравнению с импульсными системами. Максимальное энергопотребление составляет не более 120 Вт, питание — DC 18–28 В. Модульная конструкция включает радиолокационный блок, поворотное основание и треногу; масса радиолокационного блока составляет до 9 кг, а масса блока с основанием — менее 25 кг. Система рассчитана на работу при температуре от −40 до +55 °C, влажности до 90% и имеет степень защиты IP66/IP67. Передача данных осуществляется через Ethernet.
Радиолокационная технология
РЛС работает в Ku-диапазоне и использует 4 частотные точки. В системе применяется сочетание механического сканирования по азимуту и цифрового формирования лучей (DBF) по углу места. Технология одновременного формирования нескольких лучей и высокопроизводительная обработка сигналов позволяют быстро определять положение и параметры движения целей даже в сложной многоцелевой обстановке. Зона обзора составляет 360° по азимуту, диапазон углов места — от −5° до +60°.
Дальность и точность обнаружения
BWR-T02 обеспечивает обнаружение целей различной радиолокационной заметности. Для малого БПЛА с ЭПР 0,01 м² дальность обнаружения составляет не менее 1,5 км, для цели с ЭПР 1 м² — не менее 3,5 км, а для автомобиля или вертолёта с ЭПР 5 м² — не менее 3,5 км. Диапазон измерения скорости составляет 1–100 м/с. Среднеквадратическая погрешность измерения дальности — ≤5 м, скорости — ≤0,5 м/с, азимута и угла места — ≤0,4°.
Сопровождение целей и обработка сигналов
РЛС способна одновременно обнаруживать и сопровождать не менее 100 целей. Стандартный интервал обновления информации составляет 2 секунды при 30 об/мин, при 20 об/мин — 3 секунды, а при увеличении скорости вращения до 60 об/мин может достигать 1 секунды. Алгоритмы обработки сигналов и подавления фоновых помех позволяют выделять слабые сигналы целей на фоне наземных и погодных отражений, обеспечивая стабильное обнаружение и снижение вероятности ложных срабатываний.
Низкое энергопотребление и мобильное исполнение
BWR-T02 работает в режиме непрерывного излучения с низкой мощностью передачи, что повышает устойчивость к электромагнитному обнаружению по сравнению с импульсными системами. Максимальное энергопотребление составляет не более 120 Вт, питание — DC 18–28 В. Модульная конструкция включает радиолокационный блок, поворотное основание и треногу; масса радиолокационного блока составляет до 9 кг, а масса блока с основанием — менее 25 кг. Система рассчитана на работу при температуре от −40 до +55 °C, влажности до 90% и имеет степень защиты IP66/IP67. Передача данных осуществляется через Ethernet.
Компактная РЛС для комплексного мониторинга

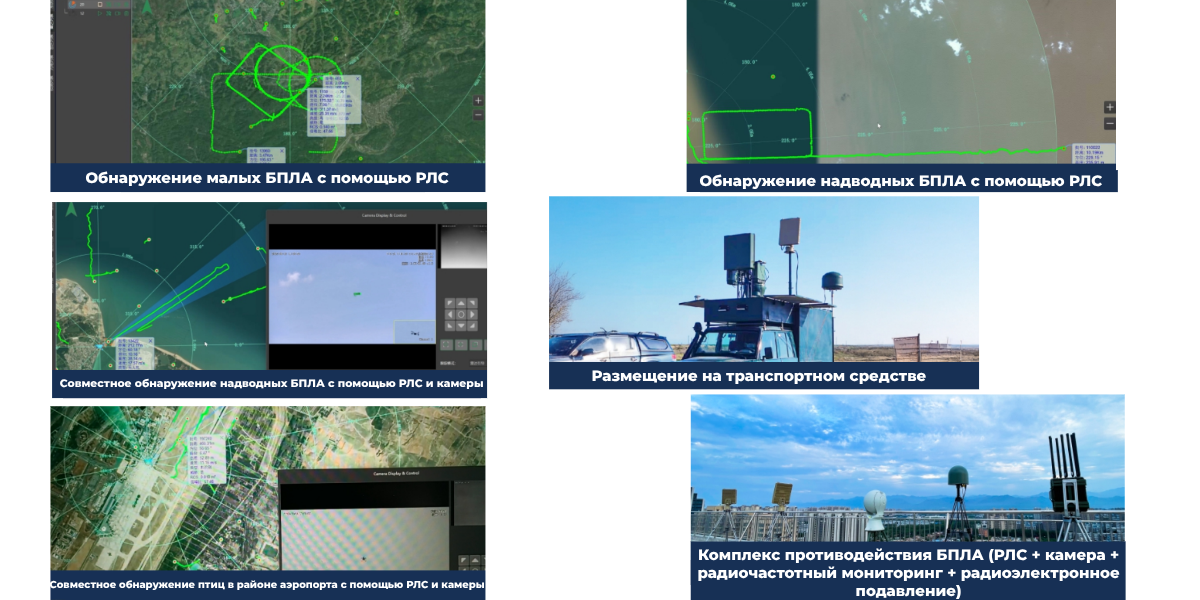

BWR-T02 объединяет круговой обзор 360°, трёхкоординатное определение целей, точное измерение их положения и скорости и сопровождение до 100 целей одновременно. Компактное исполнение, низкое энергопотребление и возможность интеграции с другими сенсорами позволяют использовать РЛС в системах мониторинга низковысотного пространства, для охраны важных объектов, обнаружения птиц в аэропортах, управления воздушным движением, а также контроля приграничных и прибрежных территорий.
Основные характеристики
Рабочие параметры
| Параметр | Значение |
|---|---|
| Рабочий диапазон частот | Ku-диапазон |
| Количество частотных точек | 4 |
| Технология | Механическое сканирование по азимуту + цифровое формирование луча (DBF) по углу места |
Диапазон измерений, Дальность обнаружения, Точность измерений (RMS)
Диапазон обнаружения и измерений
| Параметр | Значение |
|---|---|
| Максимальная дальность обнаружения | 3,5 км |
| Максимальная высота обнаружения | 600 м |
| Мёртвая зона | 50 м |
| Зона обзора по азимуту | 360° |
| Зона обзора по углу места | от −5° до +60° |
| Диапазон измеряемых скоростей | 1–100 м/с |
Дальность обнаружения целей
| Параметр | Значение |
|---|---|
| Малый БПЛА | ЭПР = 0,01 м², DJI Phantom 4 — ≥1,5 км |
| Средний БПЛА | ЭПР = 1 м² — ≥3,5 км |
| Автомобиль, вертолёт | ЭПР = 5 м² — ≥3,5 км |
Точность измерений (RMS)
| Параметр | Значение |
|---|---|
| Точность измерения дальности | ≤5 м |
| Точность измерения скорости | ≤0,5 м/с |
| Точность измерения угла по азимуту | ≤0,4° |
| Точность измерения угла места | ≤0,4° |
Частота обновления информации, Сопровождение целей
Частота обновления информации
| Параметр | Значение |
|---|---|
| Стандартный режим | 2 с при скорости вращения 30 об/мин |
| Режим 20 об/мин | 3 с |
| Режим 60 об/мин | 1 с, опциональное обновление |
Сопровождение целей
| Параметр | Значение |
|---|---|
| Одновременное сопровождение целей | ≥100 целей |
Условия эксплуатации, Интерфейсы и питание
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | от −40 °C до +55 °C |
| Рабочая влажность | ≤90% |
| Степень защиты | IP66 |
| Степень защиты основного блока РЛС | IP67 |
Интерфейсы и питание
| Параметр | Значение |
|---|---|
| Питание | DC 18–28 В |
| Адаптер питания | AC 220 В → DC 24 В, в комплекте |
| Потребляемая мощность | ≤120 Вт |
| Интерфейс связи | Ethernet, круглый авиационный разъём |
Информация об упаковке

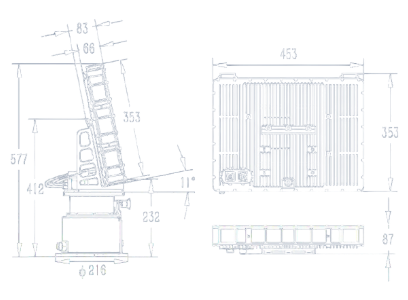

Габариты и масса
| Наименование | Масса (кг) | Размеры (мм) |
|---|---|---|
| Основной блок РЛС | ≤9 | ≤460 × 360 × 95 |
| Поворотная платформа | ≤14 | ≤412 × Ø225 |
| Штатив | ≤12 | ≤940 × 230 × 230 |
| Максимальная масса основного блока + поворотной платформы | ≤25 | — |
