Радиолокационная станция T30

Артикул: T30

Дальность обнаружения до 30 км

Обнаружение БПЛА, самолётов, транспорта, людей и судов

Трёхкоординатная РЛС X-диапазона, Круговой обзор 360° и сектор по углу места до 65°

Точность измерения: дальность ≤5 м, азимут и угол места ≤0,3°

Сопровождение до 500 целей одновременно

Степень защиты IP66/IP67, рабочая температура от −40 до +55 °C

Все характеристики

Бесплатная доставка

При покупке доставка бесплатно

Обучение

Обучаем работе с оборудованием, которое вы приобрели

гарантия лучшей цены

Лучшая цена от официального производителя

Официальная гарантия

На всю продукцию представленную в магазине

Радиолокационная станция (РЛС) обнаружения низколетящих целей T30

РЛС обнаружения низколетящих целей T30 представляет собой трёхкоординатную радиолокационную станцию с интегрированными возможностями обнаружения воздушных и наземных объектов. Она обеспечивает быстрое обнаружение и непрерывное сопровождение беспилотных летательных аппаратов (БПЛА), самолётов и птиц, а также мониторинг наземных целей, включая людей и транспортные средства, и надводных объектов, таких как суда. РЛС использует технологию одновременного формирования нескольких лучей и высокопроизводительные алгоритмы обработки сигналов, что позволяет быстро и точно определять координаты и параметры движения целей в сложной многоцелевой обстановке. Работа в режиме непрерывного излучения при низкой мощности передатчика обеспечивает повышенную устойчивость к средствам радиоэлектронной разведки и обнаружения по сравнению с традиционными импульсными радиолокационными системами.

Ключевые возможности T30

В составе комплексных систем обнаружения РЛС выполняет функции основного сенсора, предоставляя высокоточные данные о целях другим средствам обнаружения, включая оптико-электронные системы и комплексы обнаружения и отпугивания птиц, для точного наведения и сопровождения. Благодаря высокой эффективности и широким функциональным возможностям РЛС может использоваться для охраны стратегически важных объектов, обеспечения безопасности низковысотного воздушного пространства, обнаружения птиц в районах аэропортов, управления воздушным движением, а также защиты государственной границы и прибрежных территорий.

Трёхкоординатная РЛС T30 для обнаружения воздушных, наземных и надводных целей

РЛС обнаружения низколетящих целей T30 — трёхкоординатная РЛС X-диапазона для обнаружения, определения координат и сопровождения воздушных, наземных и надводных объектов, включая БПЛА, самолёты, птиц, транспорт и суда. Максимальная дальность обнаружения — до 30 км, высота — до 6000 м, минимальная дальность — 50 м.

Станция обеспечивает круговой обзор 360° по азимуту и сектор по углу места от −5° до +60°. Диапазон измеряемых скоростей целей — от 1 до 150 м/с. Используется сочетание механического сканирования по азимуту и цифрового формирования диаграммы направленности (DBF) по углу места, что позволяет получать трёхкоординатные данные (дальность, азимут, угол места) и параметры движения целей.

При скорости вращения 30 об/мин дальность обнаружения составляет: малый БПЛА (ЭПР 0,01 м²) — до 10 км, средний БПЛА (0,5 м²) — до 20 км, крупные объекты (3 м², включая автомобили и вертолёты) — до 30 км. Это обеспечивает эффективный контроль низковысотного воздушного пространства, а также обнаружение объектов на земле и водной поверхности.

Многолучевая технология и одновременное сопровождение до 500 целей

T30 использует технологию одновременного формирования нескольких лучей и высокопроизводительную обработку радиолокационных сигналов, что позволяет эффективно определять координаты и параметры движения целей в сложной многоцелевой обстановке. Система обеспечивает одновременное обнаружение и сопровождение не менее 500 движущихся объектов в режиме реального времени.

Скорость обновления данных зависит от режима вращения антенны: при 30 об/мин — 2 секунды, при 20 об/мин — 3 секунды, при 60 об/мин — 1 секунда. Скорость сканирования достигает 180°/с с возможностью увеличения до 360°/с. Алгоритмы сопровождения и фильтрации обеспечивают устойчивое отслеживание высокоскоростных и манёвренных целей по всей зоне обзора.

Система использует алгоритмы подавления фоновых отражений, что позволяет выделять слабые цели на фоне помех от земли и метеоусловий и эффективно сопровождать низколетящие объекты даже в городской застройке.

T30 работает в режиме непрерывного излучения с низкой мощностью, что повышает устойчивость к средствам радиоэлектронной разведки по сравнению с импульсными РЛС и снижает воздействие на персонал и оборудование.

Высокая точность измерений и устойчивость к сложной обстановке

РЛС T30 обеспечивает точное измерение дальности, скорости и угловых координат целей. Погрешность измерения дальности — не более 5 м, скорости — до 0,5 м/с, азимута и угла места — до 0,3°. Эти данные позволяют точно определять положение и движение цели для её сопровождения, классификации и передачи целеуказания.

Система обладает высокой чувствительностью и использует алгоритмы подавления помех и фоновых отражений, что обеспечивает устойчивое обнаружение слабых целей в сложной обстановке. РЛС способна одновременно обрабатывать большое количество объектов и обеспечивает круговой обзор 360° по азимуту без необходимости перенастройки направления.

T30 может применяться как основной радиолокационный сенсор в составе комплексных систем обнаружения. Она передаёт данные оптико-электронным системам и другим средствам, обеспечивая первичное обнаружение, а также поддержку визуального подтверждения, сопровождения и воздействия на цели.

Мобильная конструкция, эксплуатационные параметры и интеграция

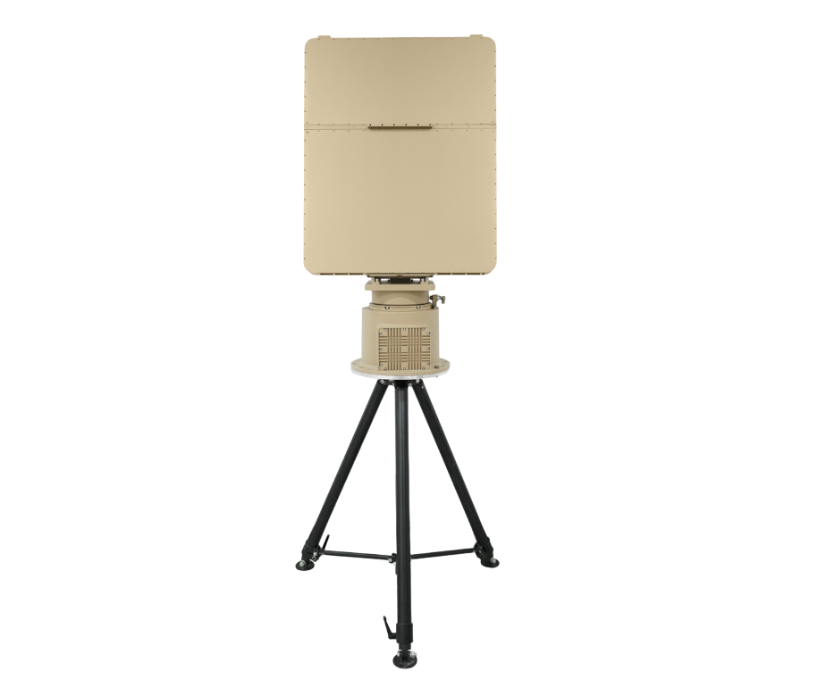

РЛС T30 имеет модульную конструкцию, включающую основной блок РЛС, поворотную платформу и штатив. Масса основного блока составляет не более 25 кг, поворотной платформы — не более 27 кг, штатива — не более 20 кг. Габариты основного блока не превышают 655 × 820 × 120 мм, поворотной платформы — 520 × Ø380 мм, штатива — 1100 × 450 × 450 мм. Для транспортировки предусмотрены отдельные алюминиевые транспортировочные контейнеры для основного блока и поворотной платформы.

Питание станции осуществляется от источника постоянного тока напряжением DC 36–52 В. В комплект входит адаптер для преобразования AC 220 В в DC 48 В. Максимальная потребляемая мощность РЛС составляет не более 600 Вт. Для передачи данных и подключения к терминалу отображения и управления используется интерфейс Ethernet с круглым авиационным разъёмом. Кабель связи имеет длину 15 м, что обеспечивает удобное подключение оборудования при развёртывании станции.

T30 рассчитана на эксплуатацию в широком диапазоне внешних условий. Рабочая температура составляет от −40 до +55 °C, допустимая рабочая влажность — до 90%. Степень защиты оборудования соответствует IP66, при этом для основного блока РЛС предусмотрена повышенная степень защиты IP67. Модульное исполнение, наличие штатива и транспортировочных контейнеров позволяют использовать систему как стационарно, так и в мобильных конфигурациях, включая размещение на транспортных средствах.

В составе комплексных решений T30 может выступать основным средством радиолокационного обнаружения и формирования целеуказания. Система может интегрироваться с оптико-электронными средствами, системами радиочастотного мониторинга и другими специализированными устройствами, обеспечивая передачу данных о местоположении и движении обнаруженных объектов.

Трёхкоординатная РЛС T30 для обнаружения воздушных, наземных и надводных целей

Многолучевая технология и одновременное сопровождение до 500 целей

Высокая точность измерений и устойчивость к сложной обстановке

Мобильная конструкция, эксплуатационные параметры и интеграция

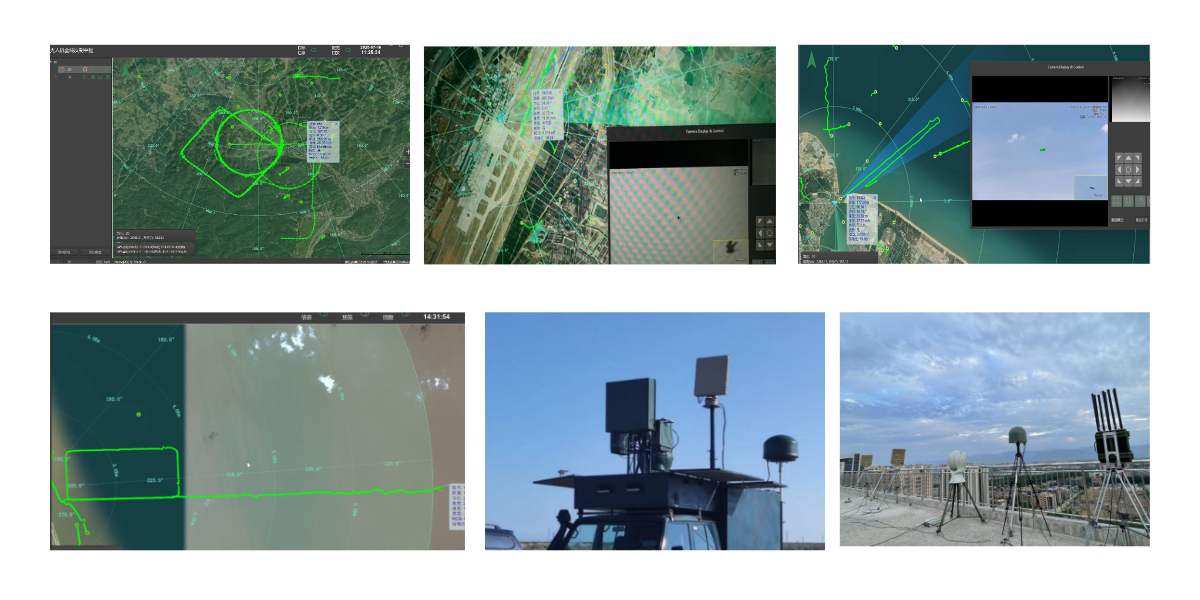

Возможности и применение РЛС T30

РЛС обнаружения низколетящих целей T30 представляет собой современную трёхкоординатную радиолокационную систему X-диапазона, обеспечивающую дальность обнаружения до 30 км и круговой обзор 360°. Станция способна сопровождать большое количество целей одновременно и эффективно обнаруживать малоразмерные объекты, включая БПЛА, благодаря высокой точности измерений и устойчивой работе в сложной помеховой обстановке. Благодаря своим характеристикам T30 предназначена для контроля низковысотного воздушного пространства и может применяться для обнаружения беспилотных летательных аппаратов, надводных объектов и других движущихся целей. Система эффективно используется в аэропортах для мониторинга птиц, а также при охране стратегических объектов и контроле приграничных и прибрежных территорий. РЛС может интегрироваться в комплексные системы противодействия БПЛА, объединяющие радиолокационные, оптико-электронные и радиочастотные средства. Модульная конструкция и возможность мобильного размещения позволяют использовать T30 как самостоятельное средство наблюдения или как часть более крупных многофункциональных систем мониторинга и безопасности.

Характеристики

характеристики

Основные характеристики

Рабочие параметры

Параметр	Значение
Рабочий диапазон частот	X-диапазон
Тип системы	Механическое сканирование по азимуту + цифровое формирование луча (DBF) по углу места

Зона обнаружения

Параметр	Значение
Максимальная дальность обнаружения	30 км
Максимальная высота обнаружения	6000 м
Мёртвая зона	50 м
Обзор по азимуту	360°
Обзор по углу места	от –5° до +60°
Диапазон измеряемых скоростей	1–150 м/с

Дальность обнаружения и Сопровождение целей

Дальность обнаружения

Параметр	Значение
Условия измерения	Скорость вращения антенны — 30 об/мин
Малый БПЛА	ЭПР = 0,01 м² (DJI Phantom 4) — не менее 10 км
Средний БПЛА	ЭПР = 0,5 м² — не менее 20 км
Автомобили и вертолёты	ЭПР = 3 м² — не менее 30 км

Сопровождение целей

Параметр	Значение
Количество одновременно сопровождаемых целей	Не менее 500 целей

Точность измерений (RMS)

Параметр	Значение
Дальность	≤5 м
Скорость	≤0,5 м/с
Азимут	≤0,3°
Угол места	≤0,3°

Частота обновления информации, Условия эксплуатации, Интерфейсы и питание

Частота обновления информации

Режим работы	Частота обновления
Стандартный режим	2 с (30 об/мин)
20 об/мин	3 с
60 об/мин	1 с

Условия эксплуатации

Параметр	Значение
Рабочая температура	от –40°C до +55°C
Относительная влажность	до 90%
Степень защиты	IP66; для основного блока радара — IP67

Интерфейсы и питание

Параметр	Значение
Питание	DC 36–52 В (через адаптер AC 220 В → DC 48 В)
Потребляемая мощность	Не более 600 Вт
Интерфейс связи	Ethernet (круглый авиационный разъём)

Информация об упаковке

Габариты и масса

Наименование	Размеры (мм)	Масса (кг)	Размер упаковки (мм)	Масса в упаковке (кг)
Основной блок РЛС	≤655 × 820 × 120	≤25	≤930 × 760 × 220	≤40
Поворотная платформа	≤520 × Ø380	≤27	≤430 × 510 × 610	≤40
Штатив	≤1100 × 450 × 450	≤20	≤1100 × 450 × 450	≤23
Размер/масса основного блока и поворотной платформы	—	≤55	—	—

Комплект поставки

Наименование	Количество	Описание
Основной блок РЛС	1 шт.	—
Поворотная платформа РЛС	1 шт.	—
Штатив	1 шт.	—
Транспортный кейс для основного блока	1 шт.	Алюминиевый транспортировочный контейнер
Транспортный кейс для поворотной платформы	1 шт.	Алюминиевый транспортировочный контейнер
Адаптер питания	1 комплект	Преобразователь AC 220 В → DC 48 В, длина кабеля 15 м
Кабель связи	1 комплект	Для подключения РЛС к терминалу отображения и управления, длина 15 м
Монтажный комплект (инструменты и крепёж)	1 комплект	Для сборки основного блока, поворотной платформы и штатива
Комплект эксплуатационной документации	1 комплект	Руководство пользователя и другая документация (в электронном виде)
