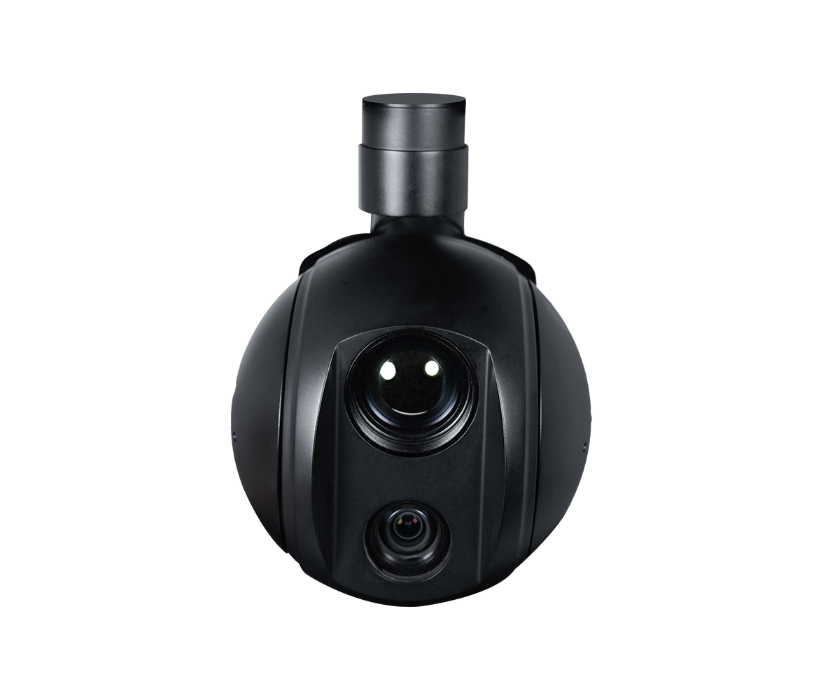

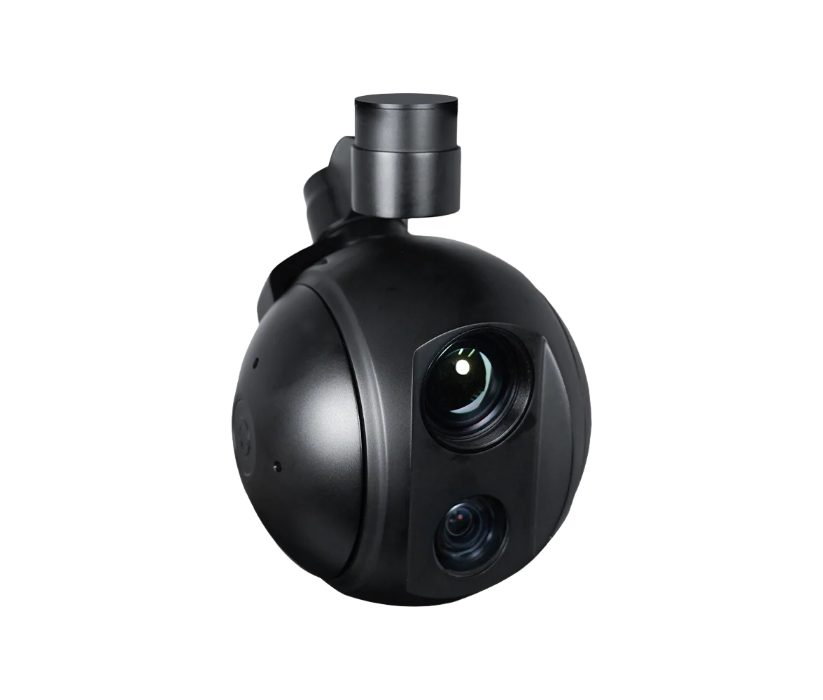

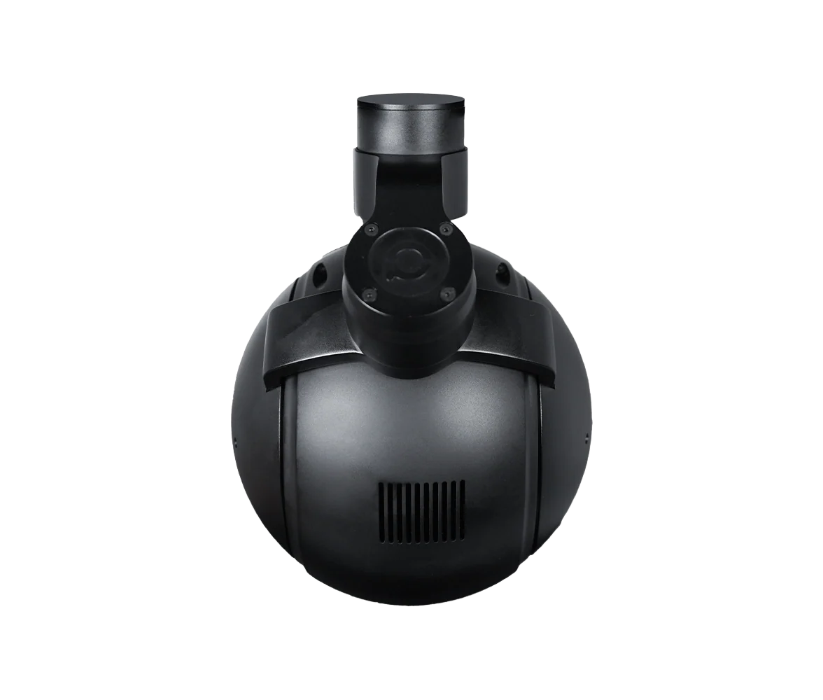

Камера Viewpro Q20KTIR PRO с тепловизором

Камера Viewpro Q20KTIR PRO с тепловизором

Камера Viewpro Q20KTIR PRO с тепловизором

Артикул: Q20KTIR PRO
Вес 1692 г
3-осевая стабилизация FOC
Видео в формате Full HD 4K или 1080p
Sony 1/2.5″ «Exmor R» CMOS с эффективными 8.51 МП, 20× оптический зум 12× цифровой зум
Разрешение ИК-тепловизора 1280×1024, объектив 35 мм, шаг пикселя 12 µm
Автоматическая индентификация и отслеживание

Все характеристики

Бесплатная доставка

Купить камеру и получить бесплатную доставку

Краткое обучение

Краткое обучение и техника безопасности

гарантия лучшей цены

лучшая цена от официального производителя

официальная гарантия

На всю продукцию представленную в магазине

Камера Viewpro Q20KTIR PRO с тепловизором

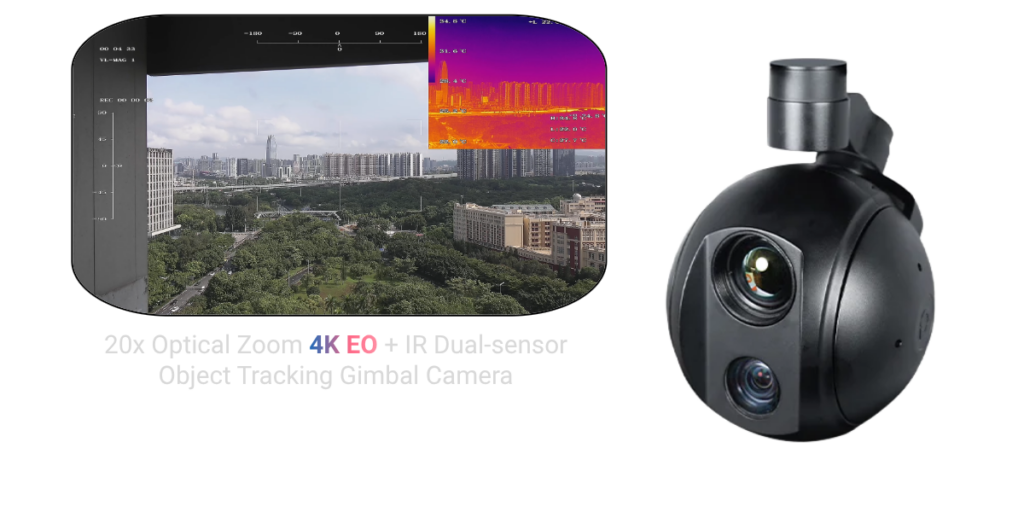

Камера Viewpro Q20KTIR Pro — это универсальный EO/IR модуль с 3-осевым стабилизированным подвесом, объединяющий дневную камеру с 20× оптическим зумом и тепловизор HD-уровня. EO-модуль обеспечивает чёткое 4K-изображение и широкий диапазон приближения, а IR-модуль позволяет обнаруживать тепловые цели даже в полной темноте, дыму или плохой видимости. Стабилизация, трекинг объектов и гибкие интерфейсы управления делают Q20KTIR Pro удобной для дронов и систем наблюдения — идеально подходит для мониторинга, охраны, инспекции, патрулирования и поисково-спасательных задач.

Серия High Resolution Thermal Gimbal Camera

Датчик теплового изображения с разрешением 1280×1024, работающий в длинноволновом инфракрасном диапазоне и не требующий охлаждения, обеспечивает увеличенную дальность обнаружения, коаксиальность цифрового зума, а также более точную и стабильную работу. Объекты, невидимые невооружённым глазом, могут быть преобразованы в визуальные изображения с помощью технологии инфракрасной термографии. Такие камеры в основном применяются для обнаружения, инспекции, поисково-спасательных операций, а также в других задачах в необычных условиях — в тёмное время суток или при плохой видимости (пожары, дым, задымлённые или затемнённые пространства и т.д.).

Вывод сигнала, управление и интеграция

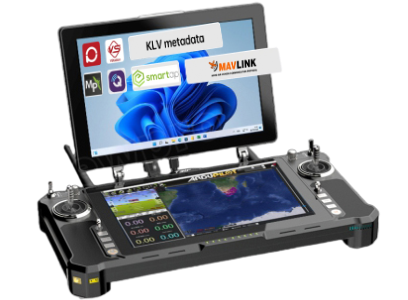

  • Q20KTIR Pro оснащена гибкими возможностями вывода видео и управления, что делает её универсальной для интеграции в различные платформы — от дронов до наземных станций. Камера поддерживает два основных канала видеовыхода: micro-HDMI с трансляцией 1080p при 25/30 кадрах в секунду и Ethernet/IP, где доступен вывод 1080p или 4K в зависимости от версии. IP-вариант также обеспечивает свободное панорамирование подвеса на 360°, позволяя работать без ограничений по углам поворота.
  • Для управления доступны стандартные интерфейсы — PWM, TTL и SBUS, обеспечивающие совместимость с большинством автопилотов и наземных систем. В IP-модификациях дополнительно реализовано сетевое управление по TCP через Ethernet, что расширяет функциональность и позволяет интегрировать камеру в профессиональные системы мониторинга и удалённого управления. Поддержка ПО Viewpro Viewlink обеспечивает работу с IP-потоком, управление по TTL и TCP, что делает взаимодействие с камерой более удобным и стабильным.
  • Камера также поддерживает локальную запись на SD-карту объёмом до 128 ГБ (Class 10, FAT32/exFAT), что обеспечивает автономность при отсутствии стабильного канала связи. Фото и видео могут сохраняться в высоком качестве, включая запись до 4K в IP-версии, что важно для документирования миссий и последующего анализа.
  • Для удобства установки Q20KTIR Pro совместима с фирменной быстросъёмной системой крепления Viewpro Viewport. Это решение позволяет монтировать и демонтировать камеру по принципу plug-and-play, ускоряет обслуживание и облегчает быструю смену полезной нагрузки на дронах и других платформах.

    • Тепловизионный IR-модуль для ночи и сложных условий

  • IR-модуль Q20KTIR Pro — это высокочувствительный неохлаждаемый длинноволновый тепловизор (8–14 µm) с матрицей 1280×1024, пикселем 12 µm и объективом 35 мм, обеспечивающий детализированное тепловое изображение даже в полной темноте, дыму и тумане. Высокая чувствительность (NETD ≤50 мК) позволяет уверенно обнаруживать человека на расстоянии до 1458 м, а транспорт — до 4472 м, при горизонтальном поле зрения 24,8°.
  • Камера поддерживает режим PIP, выводя одновременно тепловое и видимое изображение, что удобно при комбинированном мониторинге, поисково-спасательных задачах, инспекциях и охране объектов. Цифровой зум и высокая детализация обеспечивают эффективность наблюдения на больших дистанциях.

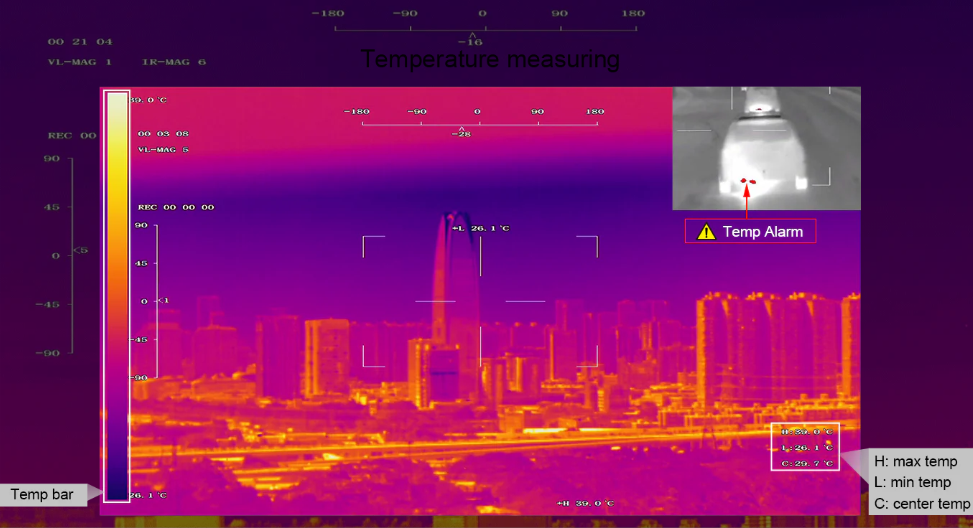

  • Доступна термометрическая версия, позволяющая измерять температуру объектов (0–120°C), отображать максимальное, минимальное и среднее значения, формировать цветовую тепловую шкалу и выдавать предупреждение при превышении пороговой температуры. Поддержка различных цветовых палитр позволяет адаптировать изображение под конкретные сценарии работы.
  • Благодаря высокой чувствительности, дальности обнаружения, режиму PIP и опциональной термометрии, Q20KTIR Pro остаётся надёжным инструментом для круглосуточного наблюдения, поиска людей, обнаружения тепловых аномалий и мониторинга техники в сложных условиях.

    • Карданный подвес и стабилизация

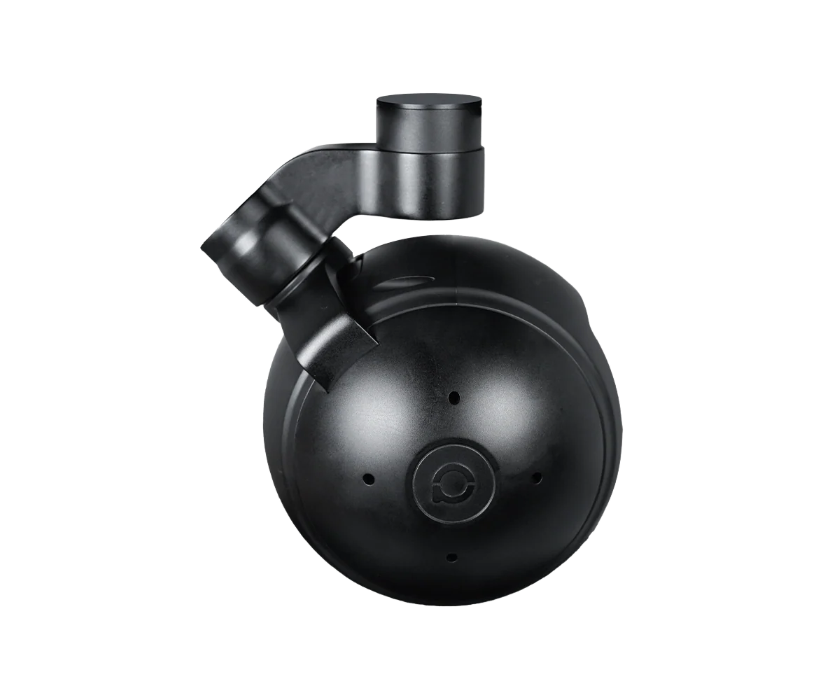

  • Камера Q20KTIR Pro оснащена профессиональным трёхосевым карданным подвесом с моторным управлением и точностью ±0.01°, обеспечивая плавную стабилизацию даже при манёврах и вибрациях. Вместо стандартных контактных колец используется механически ограниченная конструкция со скрытой проводкой, что повышает надёжность и долговечность.

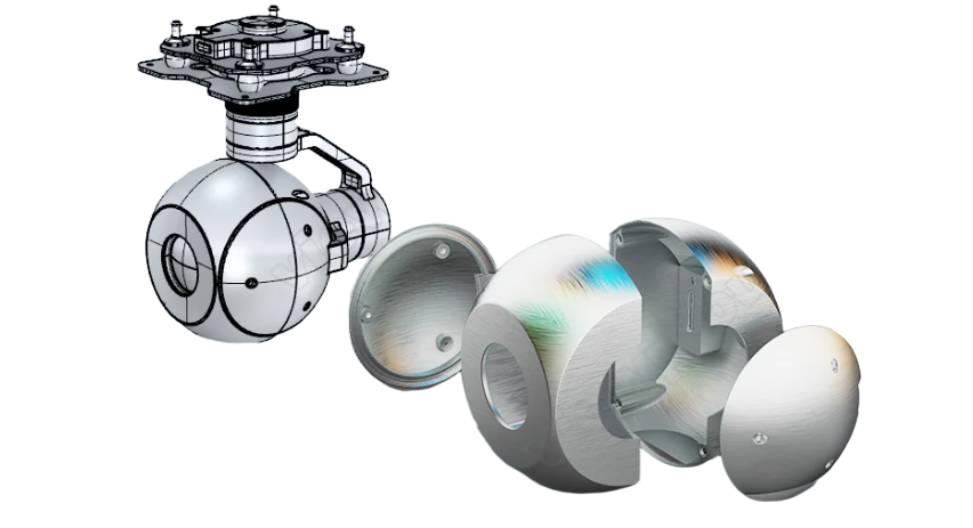

  • Для подавления вибраций применяются четыре демпферных шарика и демпферная плита, что гарантирует стабильное видео при полётах на высокой скорости, ветре или резких манёврах. Панорамирование на 360° доступно в IP-версии, обеспечивая полный охват без мёртвых зон.
  • Механический диапазон подвеса: тангаж –60°…+135°, крен ±50°, рыскание ±300° (до 360° в IP-модели). Управляемый диапазон через софт: тангаж –45°…+90°, рыскание ±290°. Угол остаточной вибрации по осям ±0.02°, функция «one-key to center» быстро возвращает подвес в центр.
  • Камера рассчитана на питание 12 В (вход 3S–6S) и работу в диапазоне –20 °C…+60 °C, что делает её пригодной для дронов, мобильных платформ и полевых условий. Прочная конструкция и демпферы обеспечивают устойчивость к нагрузкам и вибрациям.
  • Трёхосевая стабилизация, демпферы и надёжная механика позволяют Q20KTIR Pro обеспечивать плавное и стабильное изображение, подходящее для наблюдения за движущимися объектами, инспекций, мониторинга и любых задач, где критична устойчивость видео.

    • EO-модуль: высокоточное 4K-наблюдение и трекинг целей

  • EO-камера Q20KTIR Pro построена на сенсоре SONY 1/2.5″ «Exmor R» с эффективными 8.51 МП, обеспечивая 4K-видео и высокую детализацию. Оптический зум 20× (фокусные 4.4–88.4 мм) в сочетании с цифровым увеличением до 12× позволяет наблюдать объекты на больших дистанциях, от широкого обзора территории до детального приближения транспорта, инфраструктуры или людей. Камера поддерживает авто/ручную фокусировку, электронный затвор, обработку изображения, включая дефог, компенсацию задней засветки и шумоподавление, что обеспечивает стабильное качество при сложных условиях освещённости и погоде.

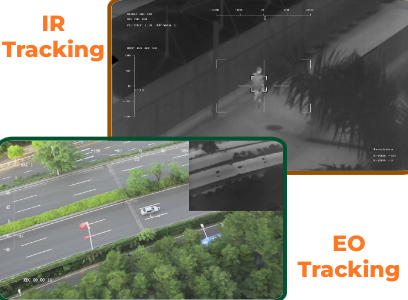

  • Модуль оснащён встроенным алгоритмом object tracking, работающим как по EO, так и по IR-изображению. Алгоритмы используют нормализацию, кросс-корреляцию и recapture для восстановления цели при потере, обеспечивая надёжное отслеживание движущихся объектов. Диапазон размеров отслеживаемых объектов составляет 16×16 до 160×160 пикселей, минимальное отношение сигнал/шум 4 dB, среднеквадратичный шум на позиции цели < 0.5 пикселя. Система поддерживает OSD-информацию: курсор, координаты цели, трассировку движения, что облегчает контроль и снижает нагрузку на оператора.
  • Такое сочетание высокого качества изображения, мощного зума и интеллектуального трекинга делает EO-модуль Q20KTIR Pro универсальным инструментом для мониторинга, охраны, патрулирования, инспекции инфраструктуры и сопровождения целей на больших дистанциях, обеспечивая точное и стабильное слежение в любых условиях.

    • Вывод сигнала, управление и интеграция

  • Q20KTIR Pro оснащена гибкими возможностями вывода видео и управления, что делает её универсальной для интеграции в различные платформы — от дронов до наземных станций. Камера поддерживает два основных канала видеовыхода: micro-HDMI с трансляцией 1080p при 25/30 кадрах в секунду и Ethernet/IP, где доступен вывод 1080p или 4K в зависимости от версии. IP-вариант также обеспечивает свободное панорамирование подвеса на 360°, позволяя работать без ограничений по углам поворота.
  • Для управления доступны стандартные интерфейсы — PWM, TTL и SBUS, обеспечивающие совместимость с большинством автопилотов и наземных систем. В IP-модификациях дополнительно реализовано сетевое управление по TCP через Ethernet, что расширяет функциональность и позволяет интегрировать камеру в профессиональные системы мониторинга и удалённого управления. Поддержка ПО Viewpro Viewlink обеспечивает работу с IP-потоком, управление по TTL и TCP, что делает взаимодействие с камерой более удобным и стабильным.
  • Камера также поддерживает локальную запись на SD-карту объёмом до 128 ГБ (Class 10, FAT32/exFAT), что обеспечивает автономность при отсутствии стабильного канала связи. Фото и видео могут сохраняться в высоком качестве, включая запись до 4K в IP-версии, что важно для документирования миссий и последующего анализа.
  • Для удобства установки Q20KTIR Pro совместима с фирменной быстросъёмной системой крепления Viewpro Viewport. Это решение позволяет монтировать и демонтировать камеру по принципу plug-and-play, ускоряет обслуживание и облегчает быструю смену полезной нагрузки на дронах и других платформах.

    • Тепловизионный IR-модуль для ночи и сложных условий

  • IR-модуль Q20KTIR Pro — это высокочувствительный неохлаждаемый длинноволновый тепловизор (8–14 µm) с матрицей 1280×1024, пикселем 12 µm и объективом 35 мм, обеспечивающий детализированное тепловое изображение даже в полной темноте, дыму и тумане. Высокая чувствительность (NETD ≤50 мК) позволяет уверенно обнаруживать человека на расстоянии до 1458 м, а транспорт — до 4472 м, при горизонтальном поле зрения 24,8°.
  • Камера поддерживает режим PIP, выводя одновременно тепловое и видимое изображение, что удобно при комбинированном мониторинге, поисково-спасательных задачах, инспекциях и охране объектов. Цифровой зум и высокая детализация обеспечивают эффективность наблюдения на больших дистанциях.
  • Доступна термометрическая версия, позволяющая измерять температуру объектов (0–120°C), отображать максимальное, минимальное и среднее значения, формировать цветовую тепловую шкалу и выдавать предупреждение при превышении пороговой температуры. Поддержка различных цветовых палитр позволяет адаптировать изображение под конкретные сценарии работы.
  • Благодаря высокой чувствительности, дальности обнаружения, режиму PIP и опциональной термометрии, Q20KTIR Pro остаётся надёжным инструментом для круглосуточного наблюдения, поиска людей, обнаружения тепловых аномалий и мониторинга техники в сложных условиях.

    • Карданный подвес и стабилизация

  • Камера Q20KTIR Pro оснащена профессиональным трёхосевым карданным подвесом с моторным управлением и точностью ±0.01°, обеспечивая плавную стабилизацию даже при манёврах и вибрациях. Вместо стандартных контактных колец используется механически ограниченная конструкция со скрытой проводкой, что повышает надёжность и долговечность.
  • Для подавления вибраций применяются четыре демпферных шарика и демпферная плита, что гарантирует стабильное видео при полётах на высокой скорости, ветре или резких манёврах. Панорамирование на 360° доступно в IP-версии, обеспечивая полный охват без мёртвых зон.
  • Механический диапазон подвеса: тангаж –60°…+135°, крен ±50°, рыскание ±300° (до 360° в IP-модели). Управляемый диапазон через софт: тангаж –45°…+90°, рыскание ±290°. Угол остаточной вибрации по осям ±0.02°, функция «one-key to center» быстро возвращает подвес в центр.
  • Камера рассчитана на питание 12 В (вход 3S–6S) и работу в диапазоне –20 °C…+60 °C, что делает её пригодной для дронов, мобильных платформ и полевых условий. Прочная конструкция и демпферы обеспечивают устойчивость к нагрузкам и вибрациям.
  • Трёхосевая стабилизация, демпферы и надёжная механика позволяют Q20KTIR Pro обеспечивать плавное и стабильное изображение, подходящее для наблюдения за движущимися объектами, инспекций, мониторинга и любых задач, где критична устойчивость видео.

    • EO-модуль: высокоточное 4K-наблюдение и трекинг целей

  • EO-камера Q20KTIR Pro построена на сенсоре SONY 1/2.5″ «Exmor R» с эффективными 8.51 МП, обеспечивая 4K-видео и высокую детализацию. Оптический зум 20× (фокусные 4.4–88.4 мм) в сочетании с цифровым увеличением до 12× позволяет наблюдать объекты на больших дистанциях, от широкого обзора территории до детального приближения транспорта, инфраструктуры или людей. Камера поддерживает авто/ручную фокусировку, электронный затвор, обработку изображения, включая дефог, компенсацию задней засветки и шумоподавление, что обеспечивает стабильное качество при сложных условиях освещённости и погоде.
  • Модуль оснащён встроенным алгоритмом object tracking, работающим как по EO, так и по IR-изображению. Алгоритмы используют нормализацию, кросс-корреляцию и recapture для восстановления цели при потере, обеспечивая надёжное отслеживание движущихся объектов. Диапазон размеров отслеживаемых объектов составляет 16×16 до 160×160 пикселей, минимальное отношение сигнал/шум 4 dB, среднеквадратичный шум на позиции цели < 0.5 пикселя. Система поддерживает OSD-информацию: курсор, координаты цели, трассировку движения, что облегчает контроль и снижает нагрузку на оператора.
  • Такое сочетание высокого качества изображения, мощного зума и интеллектуального трекинга делает EO-модуль Q20KTIR Pro универсальным инструментом для мониторинга, охраны, патрулирования, инспекции инфраструктуры и сопровождения целей на больших дистанциях, обеспечивая точное и стабильное слежение в любых условиях.

    • Универсальное применение Q20KTIR Pro

    Камера Q20KTIR Pro сочетает EO + IR модули, 20× оптический зум, высокоточную стабилизацию, интеллектуальный трекинг, гибкое управление и многоформатный вывод видео, что делает её универсальным инструментом для самых разных задач. Она эффективно используется для охраны периметров, мониторинга территорий, инспекций инфраструктуры, патрулирования, наблюдения за транспортом, ночного и теплового наблюдения, поисково-спасательных операций, а также при мониторинге труднодоступных объектов и в условиях низкой видимости. Камера позволяет записывать и документировать объекты, фиксируя их на фото и видео для последующего анализа. Благодаря универсальности, надежности и широкому функционалу, Q20KTIR Pro подходит как для гражданских задач — инспекции, мониторинг, охрана, экологический контроль, так и для профессиональных и оперативных целей — безопасность, спасательные службы, контроль инфраструктуры и охрана объектов.

    Характеристики

    характеристики

    Основные характеристики

    Аппаратные параметры

    Параметр Значение
    Рабочее напряжение12 В
    Входное напряжение3C ~ 6C
    Выходное напряжение5 В (подключение через PWM)
    Динамический ток1250–1900 мА при 12 В
    Ток в режиме ожидания1250 мА при 12 В
    Рабочая температура–20℃ ~ +60℃
    Выходmicro HDMI (1080p 25/30 fps) / IP (4K/1080p 25/30 fps)
    Локальное хранилищеSD-карта (до 128 ГБ, класс 10, FAT32 или exFAT)
    Формат фотоJPEG (4K: 3840×2160)
    Формат видеоMP4 (1080p/4K 30 fps)
    Методы управленияPWM / S.BUS / TTL / TCP

    Спецификация карданного подвеса

    Параметр Значение
    Механический диапазонТангаж: –60° ~ 135°, Крен: ±50°, Рыскание: ±300° / ±360° ×N (IP версия)
    Диапазон ПОТангаж: –45° ~ 90°, Рыскание: ±290° / ±360° ×N (IP версия)
    Угол вибрацииТангаж/Крен: ±0,02°, Рыскание: ±0,02°
    Функция возврата в центр (One-Key Center)√
    Спецификация камеры EO
    Параметр Значение
    Сенсор изображенияSONY 1/2.5" Exmor R CMOS
    Общее количество пикселей8,51 МП
    Оптический зум20×, F2.0–F3.8, f=4,4 мм (широкий угол) – 88,4 мм (теле)
    Цифровой зум12× (до 240× с оптическим зумом)
    Минимальная рабочая дистанция80 мм (широкий угол), 800 мм (теле)
    Угол обзора (H)70,2° (широкий угол) ~ 4,1° (теле)
    Система синхронизацииВнутренняя/Внешняя
    S/N (отношение сигнал/шум)50 дБ
    Рекомендуемое освещение100–100 000 люкс
    Минимальная освещённость1,6 lx (ICR выкл., высокая чувствительность выкл.)
    0,4 lx (ICR выкл., высокая чувствительность вкл.)
    0,21 lx (ICR выкл., медленный затвор 1/4 с, высокая чувствительность выкл.)
    0,06 lx (ICR выкл., медленный затвор 1/4 с, высокая чувствительность вкл.)
    Компенсация светаВкл./Выкл.
    Усиление (Gain)Авто
    Баланс белогоАвто/Ручной
    Электронная выдержка1/1 – 1/10 000 с (22 шага)
    Снижение шумаВкл./Выкл. (уровни 1–5, 6 шагов)
    Противотуманный режимВкл./Выкл. (низкий, средний, высокий)
    ФокусировкаАвто / Ручная / Однократная автофокусировка
    Скорость фокусировки2 сек
    Инициализация объективаВстроенная
    Предустановки объектива20 наборов
    Поворот изображения180°, горизонтальное/вертикальное зеркало
    Меню на экранеЕсть
    Спецификация ИК-тепловизора
    Параметр Значение
    Фокусное расстояние35 мм
    Горизонтальный угол обзора24,8°
    Вертикальный угол обзора19,9°
    Диагональный угол обзора31,4°
    Дальность обнаружения (человек 1,8×0,5 м)1458 м
    Дальность распознавания (человек)356 м
    Дальность идентификации (человек)182 м
    Дальность обнаружения (авто 4,2×1,8 м)4472 м
    Дальность распознавания (авто)1118 м
    Дальность идентификации (авто)559 м
    Рабочий режимНеохлаждаемый длинноволновый (8–14 µм)
    Разрешение матрицы1280×1024
    Размер пикселя12 µм
    ФокусировкаАтермальный объектив фиксированного фокуса
    Коррекция излучения0,01–1
    NETD≤50 мК (при 25℃)
    SMDD≤650 мК (на характерной частоте)
    Улучшение изображенияАвто регулировка яркости и контраста
    Цветовые палитрыБелый, железо-красный, псевдоцвет
    Авто коррекция неравномерностиЕсть
    Цифровой зум1× ~ 4×
    Синхронизация времениЕсть
    Тип термометрииДиапазон температуры (псевдоцвет), макс., мин., центр поля (опционально)
    Температурное предупреждение0℃–120℃ (только для термометрической версии)
    Отслеживание объектов EO/IR-камерой
    Параметр Значение
    Частота обновления отклонения пикселя50 Гц
    Задержка вывода отклонения пикселя5 мс
    Минимальный контраст объекта5%
    SNR4
    Минимальный размер объекта32×32 пикселя
    Максимальный размер объекта128×128 пикселей
    Скорость отслеживания±48 пикселей/кадр
    Время хранения объекта100 кадров (4 с)
    Среднеквадратичные значения импульсного шума< 0,5 пикселя
    Информация об упаковке
    Параметр Значение
    Вес нетто1692 г (версия с обзорным окном)
    Размеры продукта139×160,2×230,5 мм (стандартная версия), 139×160,2×236,2 мм (версия с обзорным окном)
    Комплектация1× подвес с камерой, винты, медные цилиндры, демпферные шарики, демпферные пластины, высококачественная пластиковая коробка с поролоновой вставкой
    Размер упаковки350×300×250 мм
